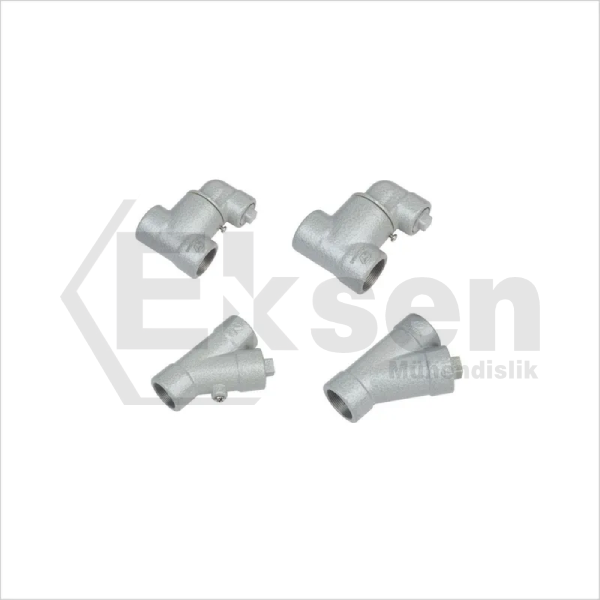

BAG serisinin düşey (Z) tipi ex-proof durdurucusu (sızdırmazlık bağlantısı): çelik borulu tesisatta borular arasında veya boru ile ex-proof gövde arasında, dolgu maddesiyle doldurularak alev ve gaz geçişini keser. Bakırsız alüminyum alaşım gövde, toz boyalı yüzey (dökme çelik veya paslanmaz çelik opsiyonel), IP66; M20–M63 metrik dişli standart, NPT veya G dişli opsiyonel. Dolgu maddesi ürünle birlikte verilmez.
✓ ATEX · ✓ IECEx
-60 °COrtam sıcaklığı: -60…+75 °C+80 °C
koruma IP66
IIC — Gaz grubu IIC: en zorlu grup (hidrojen, asetilen). IIA ve IIB ortamlarında da kullanılabilir.
| Ex ve sertifika | |
|---|---|
| Tehlike Sınıfı | Zone 1, Zone 2, Zone 21, Zone 22 |
| ATEX Kodu | EPT 14 ATEX 1124X |
| Mekanik | |
| Gövde Malzemesi | Alüminyum |
| IP Sınıfı | IP66 |
| Diş Yapısı | M20 x 1.5, M25 x 1.5, M32 X 1.5, M40 x 1.5, M50 x 1.5, M63 x 1.5, NPT 1 1/2", NPT 1 1/4", NPT 1", NPT 1/2", NPT 2", NPT 3/4" |
| Kablo Giriş Çapı | 8 ~ 35 mm |
| Ağırlık | 0.10kg, 0.15kg, 0.20kg, 0.35kg, 0.50kg |
| Ortam ve kullanım | |
| Çalışma Sıcaklığı | -60°C ~ +75°C |
| Dosya | Dil | Tip |
|---|---|---|
| BAG Datasheet (Genel Katalog 01.01.2026) | ENG | |
| BAG IECEx CQM 13.0029X (Issue 2) | ENG | |
| BAG ATEX | ENG | |
| WAROM Kalite Sertifikası | ENG | |
| WAROM ISO 9001 | ENG | WEBP |
| WAROM ISO 14001 | ENG | WEBP |
