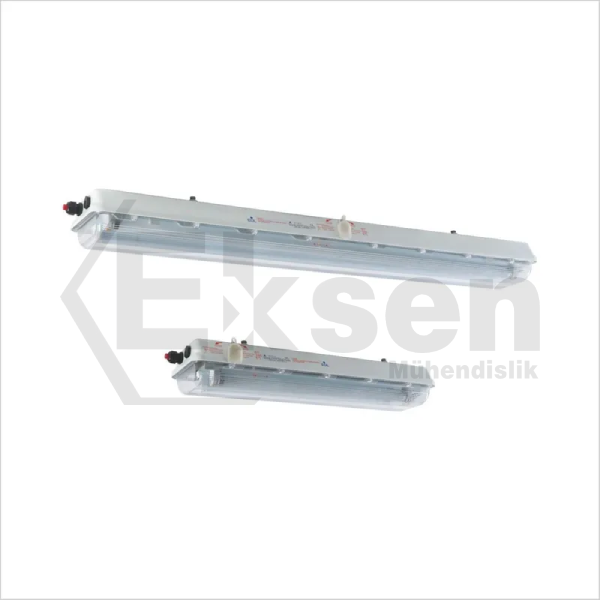

GRP (cam elyaf takviyeli polyester) gövdeli, polikarbonat difüzörlü ex-proof lineer LED armatür. LED tüplü (9/18 W dahili sürücülü, 14/28 W harici sürücülü; tek veya çift tüp) ve SMD LED'li (20/40/60/80 W) seçenekleri, kapak açılınca enerjiyi kesen kilit mekanizması ve opsiyonel acil durum ünitesi vardır. IP66, -40°C ~ +55°C; Zone 1, 2, 21 ve 22 için.
✓ ATEX · ✓ IECEx
-60 °COrtam sıcaklığı: -40…+55 °C+80 °C
Sıcaklık sınıfı T6…T5 / T80°C · koruma IP66
IIC — Gaz grubu IIC: en zorlu grup (hidrojen, asetilen). IIA ve IIB ortamlarında da kullanılabilir.
| Ex ve sertifika | |
|---|---|
| Tehlike Sınıfı | Zone 1, Zone 2, Zone 21, Zone 22 |
| Sıcaklık Sınıfı | T6…T5, T80°C |
| ATEX Kodu | CML 19ATEX1288X |
| Elektrik | |
| Çalışma Gerilimi | 100~277V AC, 130~250V DC, 170~264V AC, 200~250V DC |
| Çalışma Frekansı | 50/60Hz |
| Güç Tüketimi | 9W, 14W, 2×9W, 18W, 20W, 2×14W, 28W, 2×18W, 40W, 2×28W, 60W, 80W |
| Lamba Türü | Led Modül, LED Tüp |
| Işık Parlaklığı | 1322 ~ 10300 lm |
| Işık Sıcaklığı | 5000K |
| CRI | 80 |
| Mekanik | |
| Gövde Malzemesi | GRP |
| Difüzör Malzemesi | Polikarbonat |
| IP Sınıfı | IP66 |
| Rakor Girişleri | 2 × M25×1,5 |
| Diş Yapısı | M25 x 1.5 |
| Ağırlık | 6.10 ~ 15.30 kg |
| Ortam ve kullanım | |
| Çalışma Sıcaklığı | -40°C ~ +55°C |
| Dosya | Dil | Tip |
|---|---|---|
| BAY51-Q LED Datasheet (Genel Katalog 01.01.2026) | ENG | |
| BAY51-Q LED IECEx CQM 19.0013X (Issue 4) | ENG | |
| BAY51 Q ATEX | ENG | |
| WAROM Kalite Sertifikası | ENG | |
| WAROM ISO 9001 | ENG | WEBP |
| WAROM ISO 14001 | ENG | WEBP |
| BAY51 Q | AQUA-Ex-LED | BASET-N-LED | BAY51 D | |
|---|---|---|---|---|
| Gaz bölgesi | 1, 2 | 1, 2 | 2 | 1, 2 |
| Toz bölgesi | 21, 22 | 21, 22 | 22 | 21, 22 |
| Güç | 14W, 2×14W, 2×18W, 2×28W, 2×9W, 18W, 20W, 28W, 40W, 60W, 80W, 9W | — | 10W, 13W, 15W, 18W, 20W, 3W, 9W | 2×18W, 2×28W, 2×36W, 2×58W, 2×9W |
| Koruma | IP66 | IP66 / IP68 | IP66 | IP66 |
| Giriş | 2 × M25×1,5 | 1 × M20×1,5 | 1 × M20×1,5 | 2 × M25×1,5 |
