WAROM · Alüminyum Döküm Gövdeli

BCZ85

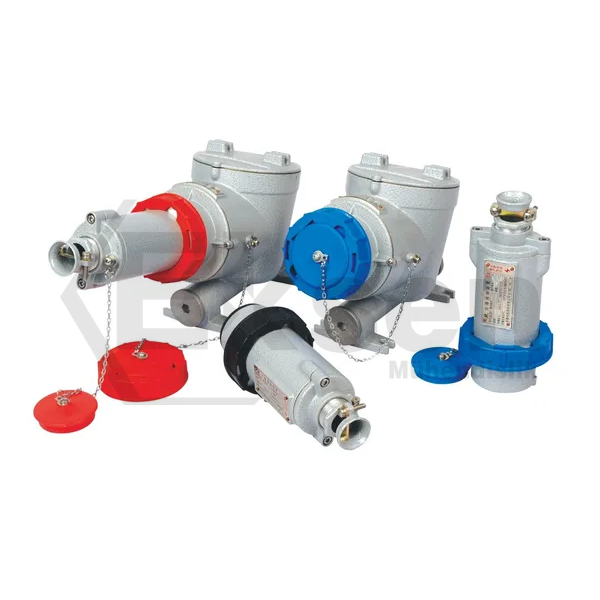

Kilitlemeli ex-proof fiş/priz takımı: fiş yalnız priz anahtarı kapalıyken çekilebilir, enerji fiş takıldıktan sonra verilir. Bakırsız alüminyum alaşımı, toz boyalı (RAL 7040) gövde, IP66; 16, 32, 63 ve 125 A dört gövde boyu, 3P (2P+PE), 4P (3P+PE) veya 5P (3P+N+PE), maks. 690 V AC. Açık deniz platformları, kimyasal/LNG tankerleri ve tehlikeli yük iskeleleri gibi alanlarda kullanılır.

✓ ATEX · ✓ IECEx

1 · Sahanıza uygun mu?

0 / 20 · sürekli 1 / 21 · ara sıra 2 / 22 · nadiren
Gaz Zone 0 uygun değil Zone 1 uygun Zone 2 uygun
Toz Zone 20 uygun değil Zone 21 uygun Zone 22 uygun

-60 °COrtam sıcaklığı: -60…+60 °C+80 °C

Sıcaklık sınıfı T6 / T80°C · koruma IP66

2 · Ex işaretinin anlamı

IIC — Gaz grubu IIC: en zorlu grup (hidrojen, asetilen). IIA ve IIB ortamlarında da kullanılabilir.

3 · Teknik özellikler

Ex ve sertifika
Tehlike SınıfıZone 1, Zone 2, Zone 21, Zone 22
Sıcaklık SınıfıT6, T80°C
ATEX KoduCNEX 19 ATEX 0023X, CNEX 19 ATEX 0029X, CNEX 19 ATEX 0030X
Elektrik
Çalışma GerilimiMax. 250V DC, Max. 690V AC
Çalışma Akımı16A, 32A, 63A, 125A
Çalışma Frekansı50/60Hz
Pin Kombinasyonu2P+PE, 3P+N+PE, 3P+PE
Mekanik
Gövde MalzemesiAlüminyum
IP SınıfıIP66
Rakor Girişleri2 × M25×1,5, 2 × M32×1,5, 2 × M40×1,5, 1 × M50×1,5, 1 × M63×1,5
Diş YapısıM25 x 1.5, M32 X 1.5, M40 x 1.5, M50 x 1.5, M63 x 1.5
Ağırlık2.60 KG, 3.40kg, 4.50kg, 20.0kg
Ortam ve kullanım
Çalışma Sıcaklığı-60°C ~ +60°C

Dokümanlar

DosyaDilTip
BCZ85 Datasheet (Genel Katalog 01.01.2026) ENG PDF
BCZ85-16/32 IECEx CNEX 19.0015X (Issue 0) ENG PDF
BCZ85-63 IECEx CNEX 19.0021X (Issue 0) ENG PDF
BCZ85-125 IECEx CNEX 19.0020X (Issue 0) ENG PDF
BCZ85 Broşür (denizcilik onayları) ZH/ENG PDF
BCZ85 ATEX ENG PDF
WAROM Kalite Sertifikası ENG PDF
WAROM ISO 9001 ENG WEBP
WAROM ISO 14001 ENG WEBP

4 · Benzer ürünlerle karşılaştır

BCZ85 FSQ – BP
Gaz bölgesi 1, 2 1, 2
Toz bölgesi 21, 22 21, 22
Koruma IP66 IP66
Giriş 2 × M25×1,5, 2 × M32×1,5, 2 × M40×1,5, 1 × M50×1,5, 1 × M63×1,5 Gk 1", Gk 3/4"
