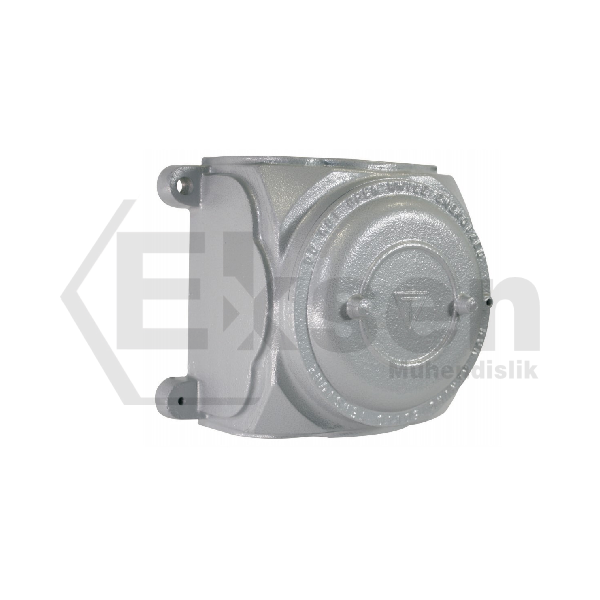

Ex-proof buat (bağlantı kutusu). İnce döküm alüminyum gövde, alev sızdırmaz (Ex d) yapı, IIC gaz ve IIIC toz grubu, IP66; birden çok gövde ölçüsünde üretilir. İstenen sayıda ve diş ölçüsünde kablo girişi delinebilir.
✓ ATEX
-60 °COrtam sıcaklığı: -20…+60 °C+80 °C
Sıcaklık sınıfı T6…T4 / T80°C…T130°C · koruma IP66
IIC — Gaz grubu IIC: en zorlu grup (hidrojen, asetilen). IIA ve IIB ortamlarında da kullanılabilir.
| Ex ve sertifika | |
|---|---|
| Tehlike Sınıfı | Zone 1, Zone 2, Zone 21, Zone 22 |
| Sıcaklık Sınıfı | T6…T4, T80°C…T130°C |
| Mekanik | |
| Gövde Malzemesi | Alüminyum |
| IP Sınıfı | IP66 |
| Ağırlık | 2.00kg, 3.50kg, 5.00kg, 10.50kg, 60.00kg, 77.00kg |
| Ortam ve kullanım | |
| Çalışma Sıcaklığı | -20°C ~ +40°C, -20°C ~ +60°C |
| Dosya | Dil | Tip |
|---|---|---|
| GUB ATEX | ENG | |
| GUB DATASHEET | ENG | |
| CO.SI.ME Kalite Sertifikası | ENG | |
| CO.SI.ME ISO 9001 | ENG | |
| CO.SI.ME ISO 14001 | ENG | |
| EFD 52 ATEX | ENG | |
| EF DATASHEET | ENG | |
| DMTB 20R Çalışma Talimatı | ENG | |
| CO.SI.ME Kalite Sertifikası | ENG | |
| CO.SI.ME ISO 9001 | ENG | |
| CO.SI.ME ISO 14001 | ENG |
| GUB | AJB | BHD51 | BHD91 | |
|---|---|---|---|---|
| Gaz bölgesi | 1, 2 | 1, 2 | 1, 2 | 1, 2 |
| Toz bölgesi | 21, 22 | 21, 22 | 21, 22 | 21, 22 |
| Koruma | IP66 | IP66 | IP66 | IP66 |
| Giriş | — | M20×1,5, M25×1,5, M32×1,5, M40×1,5, M50×1,5, M63×1,5, M75×1,5, M90×1,5, NPT 1 1/2", NPT 1 1/4", NPT 1", NPT 1/2", NPT 2 1/2", NPT 2", NPT 3", NPT 3/4", NPT 4" | 4 × M20×1,5, 4 × M25×1,5 | 8 × M20×1,5, 8 × M25×1,5, 8 × M32×1,5 |
