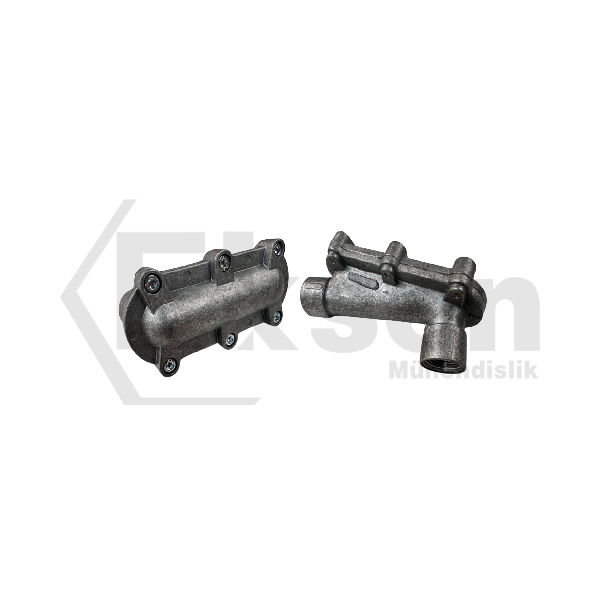

Hafif alaşım (alüminyum) gövdeli, vidalı kapaklı ex-proof açılabilir dirsek; borulu tesisatta yön değiştirme noktalarında kablo çekmeyi kolaylaştırır. Gk veya NPT dişli ½"–4", galvanizli çelik vidalar (paslanmaz çelik opsiyonel); alev geçirmez (Ex d) IIB gaz grubu, yalnız gaz ortamları (Zone 1, Zone 2) için.
✓ ATEX
-60 °COrtam sıcaklığı: -20…+40 °C+80 °C
koruma IP66
IIB — Gaz grubu IIB: etilen gibi gazlar. IIA ortamlarında da kullanılabilir.
| Ex ve sertifika | |
|---|---|
| Tehlike Sınıfı | Zone 1, Zone 2 |
| Mekanik | |
| Gövde Malzemesi | Alüminyum |
| IP Sınıfı | IP66 |
| Rakor Girişleri | 2 × Gk 1 1/2", 2 × Gk 1 1/4", 2 × Gk 1", 2 × Gk 1/2", 2 × Gk 2 1/2", 2 × Gk 2", 2 × Gk 3", 2 × Gk 3/4" |
| Diş Yapısı | Gk 1 1/2", Gk 1 1/4", Gk 1", Gk 1/2", Gk 2 1/2", Gk 2", Gk 3", Gk 3/4", Gk 4", NPT 1 1/2", NPT 1 1/4", NPT 1", NPT 1/2", NPT 2 1/2", NPT 2", NPT 3", NPT 3/4", NPT 4" |
| Ağırlık | 0.404kg, 0.434kg, 0.455kg, 1.024kg, 1.142kg, 1.277kg, 3.171kg, 3.569kg, 10.850kg |
| Ortam ve kullanım | |
| Çalışma Sıcaklığı | -20°C ~ +40°C |
| Dosya | Dil | Tip |
|---|---|---|
| LBH Katalog sayfası (A4 bölümü) | IT/ENG | |
| LBH ATEX | ENG | |
| CO.SI.ME Kalite Sertifikası | ENG | |
| CO.SI.ME ISO 9001 | ENG | |
| CO.SI.ME ISO 14001 | ENG |
| LBH | ELF / ELJ | |
|---|---|---|
| Gaz bölgesi | 1, 2 | 1, 2 |
| Toz bölgesi | — | 21, 22 |
| Koruma | IP66 | IP66 |
| Giriş | 2 × Gk 1 1/2", 2 × Gk 1 1/4", 2 × Gk 1", 2 × Gk 1/2", 2 × Gk 2 1/2", 2 × Gk 2", 2 × Gk 3", 2 × Gk 3/4" | Gk 1 1/2", Gk 1 1/4", Gk 1", Gk 1/2", Gk 2 1/2", Gk 2", Gk 3", Gk 3/4", Gk 4", NPT 1 1/2", NPT 1 1/4", NPT 1", NPT 1/2", NPT 2 1/2", NPT 2", NPT 3", NPT 3/4", NPT 4" |
